Conception de voilures souples sous Autocad

Cerf-volant / Parapente / Parachute

Présentation sommaire des programmes de dessins


Étapes de conceptions :

Dessiner un profil

Pour dessiner un profil nous utilisons le programme : Profil.lsp




Ce programme permet, à partir d'un fichier de point contenant la définition du profil, de dessiner et  modifier un profil.

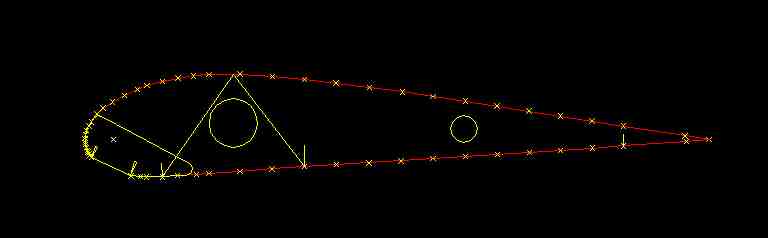

A partir de ce dessin on rajoute les divers éléments constitutif de la nervure : renforts, galons, ....

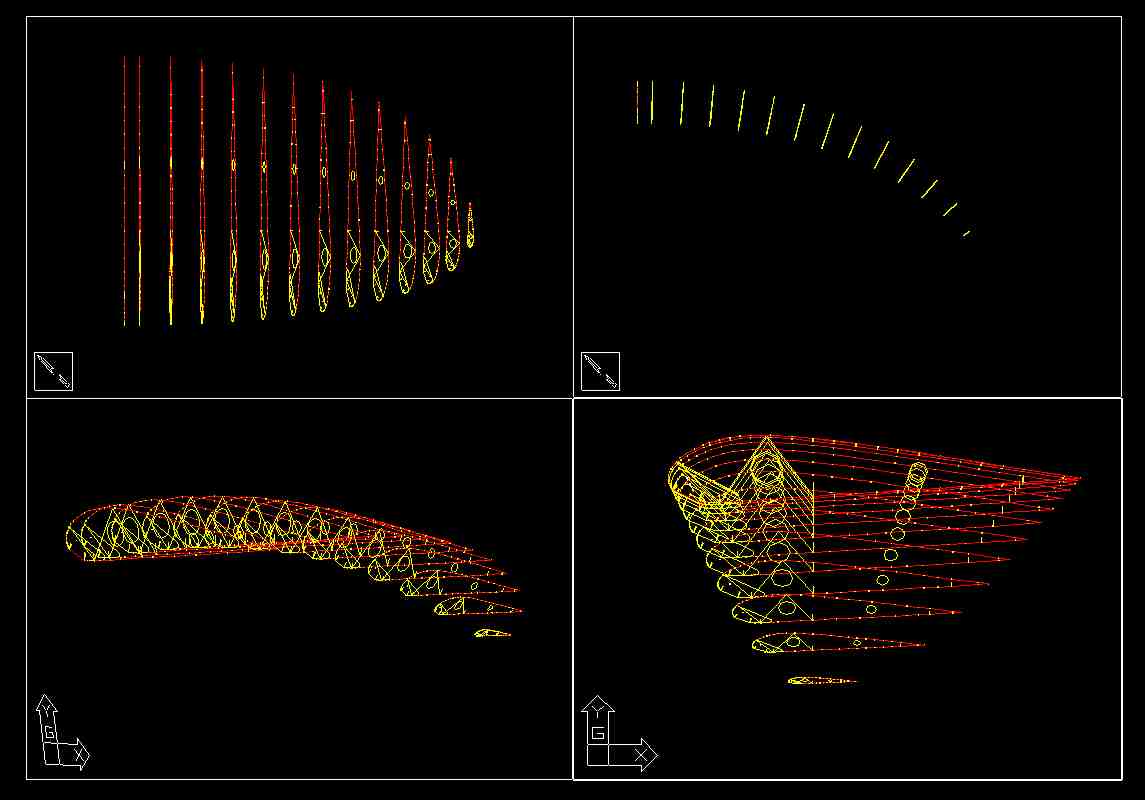

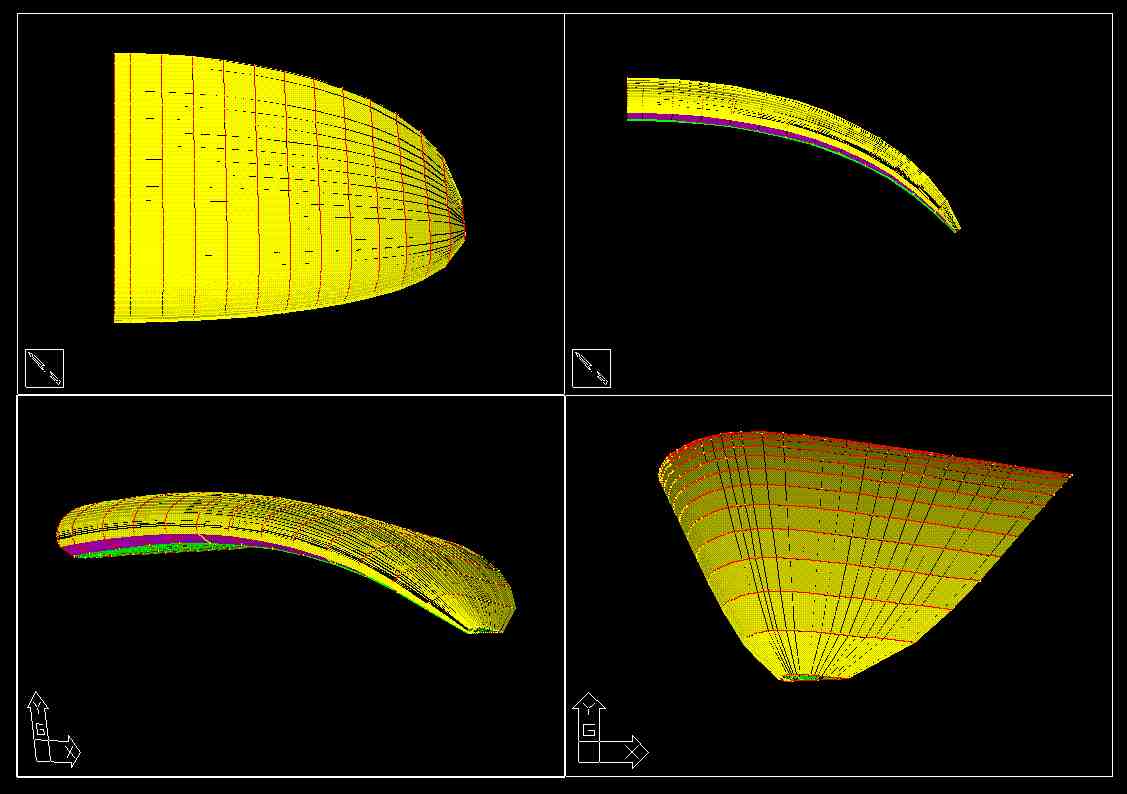

Dessiner la voilure

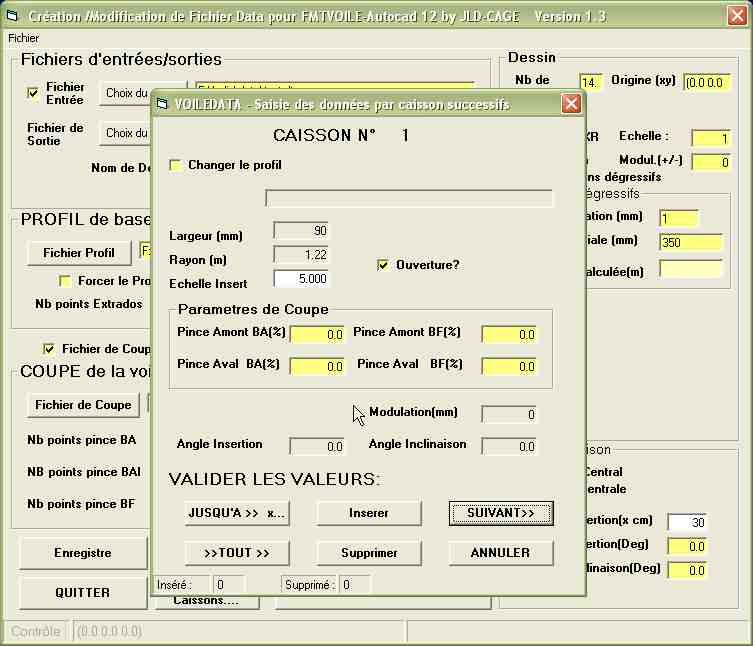

Pour dessiner un profil nous utilisons le programme : Voile.lsp ainsi que le programme VoileData.exe pour modifier les divers paramètres géométrique des la voile.

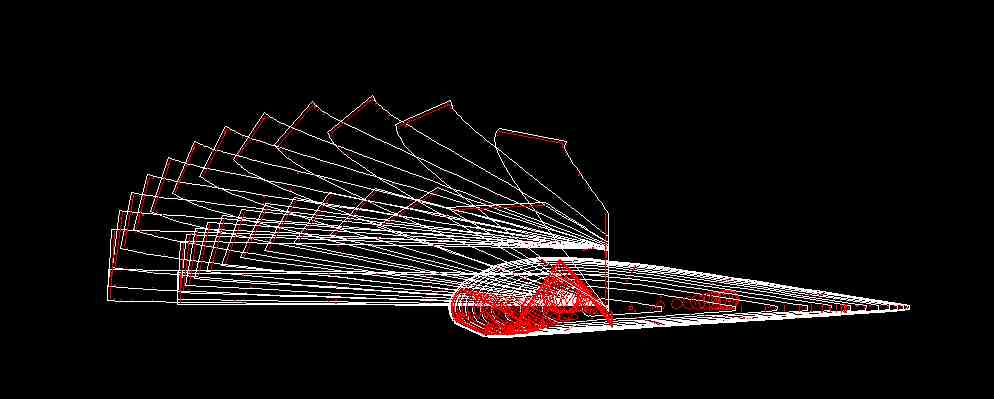

Dessin des gabarits de coupe

Pour dessiner les gabarits de coupe nous utilisons le programme : Coupe.lsp ainsi que le programme VoileData.exe pour modifier des  paramètres de la coupe.
Le programme Coupe.lsp crée un fichier dxf par pièce.









Simulation numérique

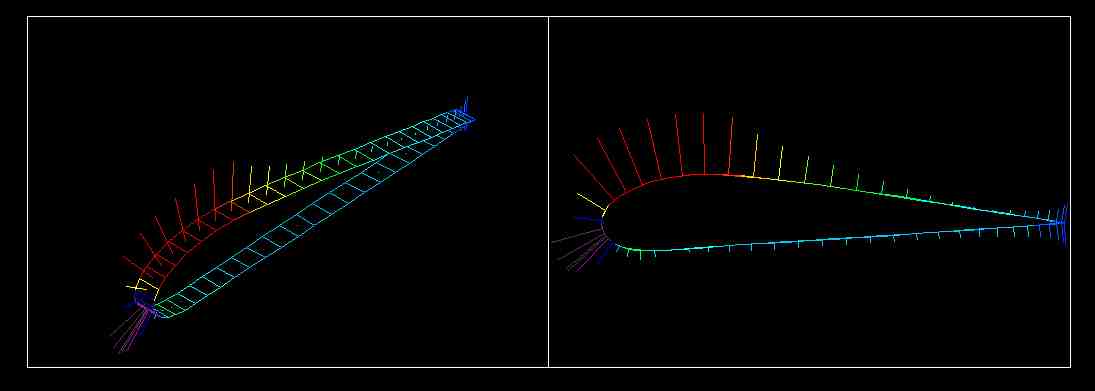

Exemple de simulation numérique en fluide parfait .
